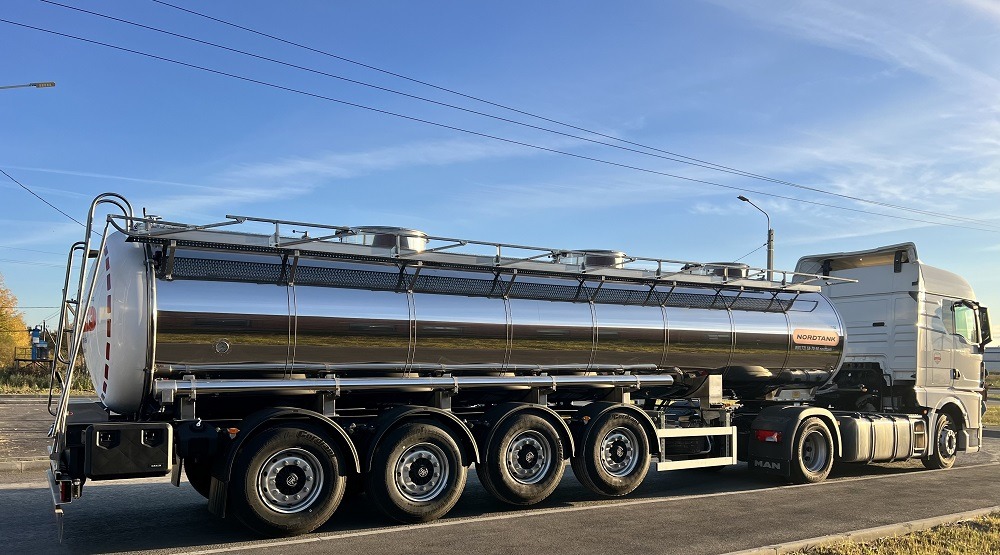

Полуприцеп-цистерна NT GIGA19.5 для перевозки патоки
Полуприцеп-цистерна 4-осная для патоки
Специально разработана для эффективной и безопасной перевозки патоки.
Конструкция односекционная с двумя волнорезами надежно гасит гидроудары, защищая оборудование и обеспечивая сохранность груза. Модель оборудована пневмомагистралью подачи воздуха внутрь цистерны для разгрузки продукта под избыточным давлением. Давление воздуха до 0,065 МПа
Преимущества:
• Полная выгрузка вязкого продукта
• Повышенный ресурс за счет усиленной конструкции
• Соответствие требованиям для пищевых продуктов
Надежное решение для вашего бизнеса от производителя с экспертизой.
Технические характеристики
Объём цистерны
19.5
Количество секций
1
Материал корпуса (емкость, донышки секций, силовые опоры к полуприцепу)
нержавеющая сталь AISI 304, обечайка 4мм, донышки секций 4мм
Тип конструкции
несущая
Волнорезы
2шт, конические, с отверстием по центру Ду 500 и с двумя серпообразными отверстиями сверху и снизу. Толщина 4 мм, нержавеющая сталь AISI 304
Высота ССУ, мм
1150
Нагрузка на ССУ не более, кг
9400
Нагрузка на оси ППЦ не более, кг
25900
Заливная горловина
экологические короба, термоизолированные 3 шт. Из короба переливные дренажные трубы из нерж. стали выведены вниз. Дыхательный клапан Ду50 двойного действия. Многобарашковая крышка люка.

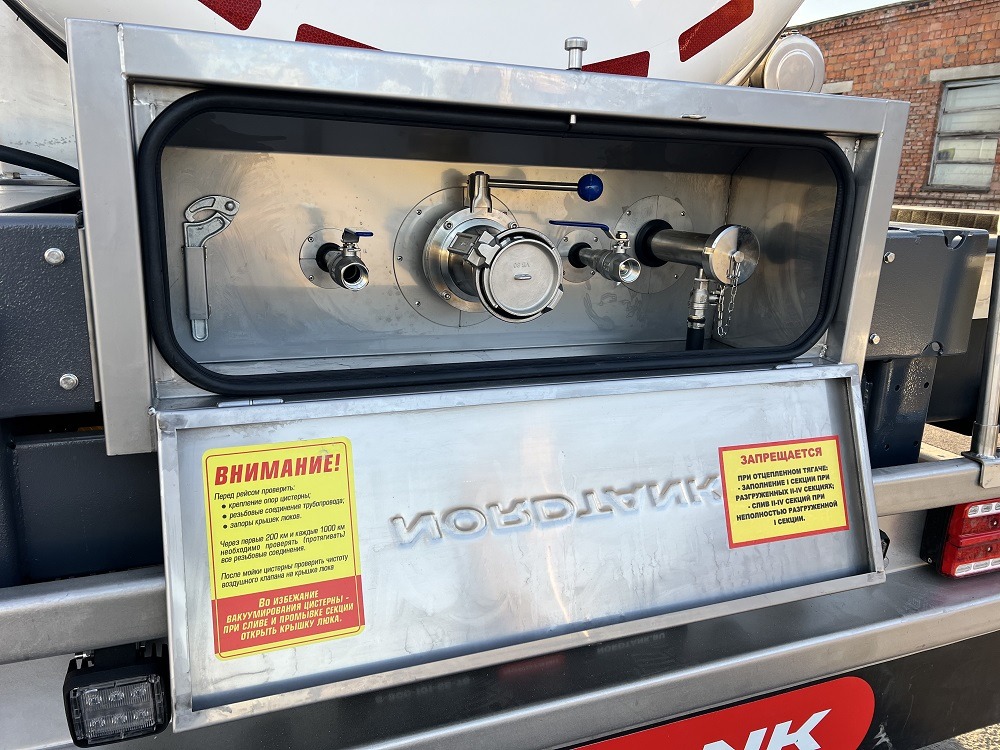

Система слива
внутренний донный клапан Ду100 из композитного материала с ручным управлением сверху. Сливной коллектор Ду100 , на конце трубопровода дисковый затвор в герметичном отсеке
Площадка обслуживания
верхняя, вдоль цистерны из просечно-профилированного настила с поручнем и лестницей
Электрооборудование
АТЛАНТА 24Вт или аналог
Описание шасси
4 оси BPW, механизм подъема 1 и 2 оси, дисковый тормозной механизм WABCO TEBS. Шины размерностью 385/65/R22.5
Материал утеплителя
изовер фольгированный. Изоляция cоответствует ГОСТ 9218-86 «Обеспечивает изменение температуры продукта ±2ºС за 10 часов при разности температуры и окружающего воздуха в 30ºС
Система мойки
секция оборудована моющими головками активного типа. Подача моющего раствора осуществляется по трубопроводам Dn 32
Паровая рубашка
изготовлена из стали AISI 304 в виде каналов прямоугольного сечения, примыкающих непосредственно к обечайке цистерны, с двумя резьбовыми патрубками для входа-выхода пара, выведенными в отсек в задней части
Система подачи воздуха
Ду 25 c предохранительным клапаном, настроенным на давление 0,65 атм., с возможностью регулировки до 2 атм. На крышке 1-ой секции установлен воздушный клапан двойного действия
Термометр для контроля температуры продукта
1
Корзина запасного колеса, шт
2 (нержавеющая сталь)
Пенал
для транспортировки шлангов, с правой стороны (нержавеющая сталь AISI 304)
Длина
11500
Ширина
2500
Высота
3550
